Phantom 4 RTK Multispectral

Phantom 4 RTK Multispectral

1 089 000 руб.

Производите сбор данных о растениях при помощи P4 Multispectral – высокоточного дрона с безупречно интегрированной мультиспектральной системой обработки изображений, разработанного для сельскохозяйственных операций и мониторинга окружающей среды.


Интеллектуальные технологии для контроля растений

Производите сбор данных о растениях при помощи P4 Multispectral – высокоточного дрона с безупречно интегрированной мультиспектральной системой обработки изображений, разработанного для сельскохозяйственных операций и мониторинга окружающей среды.

Квадрокоптер DJI P4 Multispectral



5-полосная мультиспектральная система обработки изображений Трансляция NDVI в режиме реального времени Модуль RTK TimeSync
5-полосная мультиспектральная система обработки изображений
Трансляция NDVI в режиме реального времени
Модуль RTK TimeSync


Точные сельскохозяйственные данные

Мгновенное получение информации о здоровье растений

P4 Multispectral выводит процесс сбора данных о здоровье растений на новый уровень и способствует улучшению организации работы. Компания DJI сделала эту платформу такой же мощной, как дроны серии Phantom 4. Устройство отличают способность обнаружения препятствий в 5 направлениях, макс. полетное время, составляющее 27 минут, и дальность передачи сигнала до 7 км [1] с помощью системы OcuSync.

P4 Multispectral

Расширение возможностей обзора

Сбор изображений в сфере сельского хозяйства теперь стал проще и эффективнее благодаря встроенной системе стабилизации, которая способна фиксировать комплексные данные без дополнительных настроек. Информация поступает в камеру RGB и 5 мультиспектральных камер со следующими каналами: синий, зеленый, красный, красный край и ближний инфракрасный. Все камеры оснащены глобальным затвором с разрешением 2 Мп и расположены на 3-осевом стабилизаторе.

P4 Multispectral

Ключевые данные в вашем распоряжении

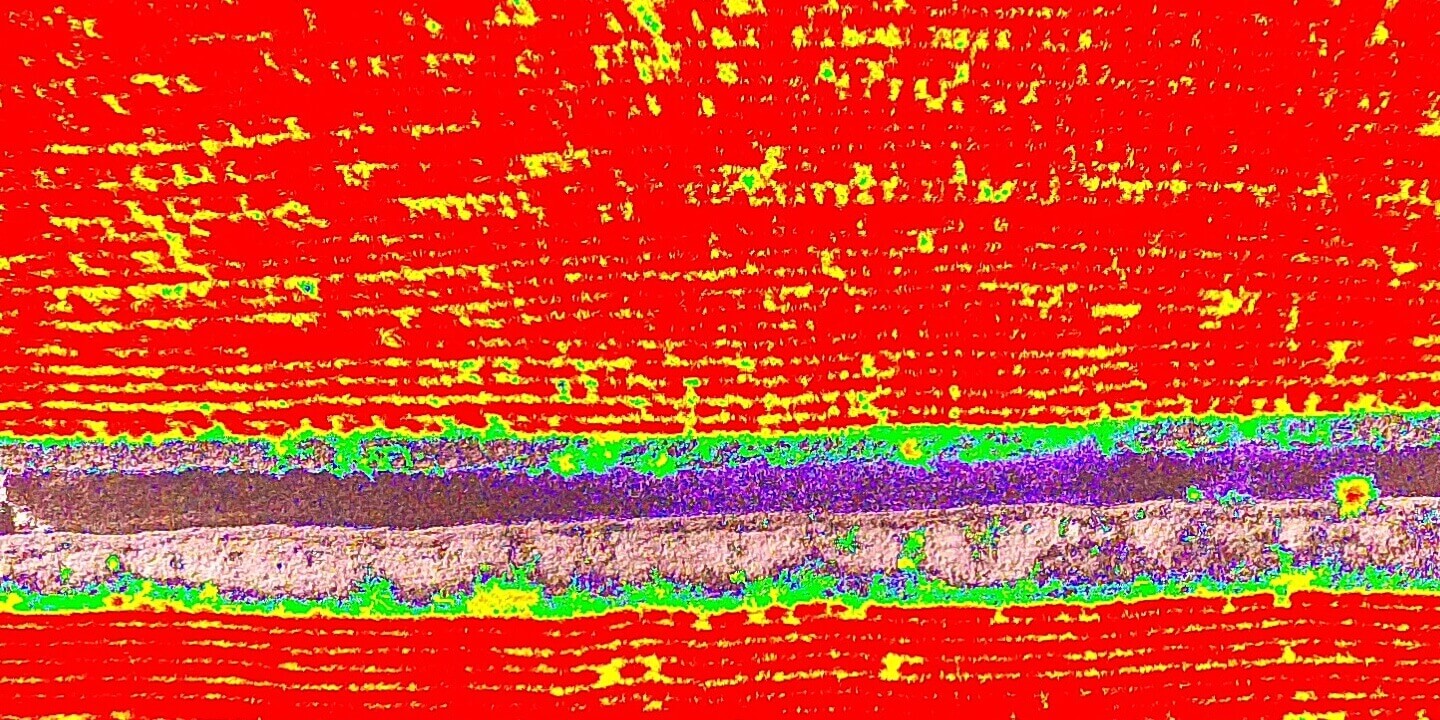

Специалистам в области сельского хозяйства может быть недостаточно обычной аэросъемки. Переключение между предварительным нормализованным относительным индексом растительности (NDVI) и моделью RGB (видимое излучение) помогает незамедлительно выявить проблемы и быстро принять решения по их устранению.

P4 Multispectral

Встроенный датчик солнечного света для точных результатов

Трансляция RGB и NDVI

Встроенный спектральный датчик солнечного света в верхней части дрона определяет интенсивность солнечного излучения, что максимально увеличивает точность и стабильность получения данных в разное время суток. При совмещении с данными последующей обработки эта информация помогает получать наиболее точные результаты NDVI.

P4 Multispectral

Сантиметровая точность

Получайте безупречные данные позиционирования в режиме реального времени благодаря изображениям с шести камер и системе TimeSync от DJI, которая обеспечивает измерения с точностью до сантиметра. Система TimeSync непрерывно синхронизирует работу полетного контроллера, камер RGB и NB и модуля RTK. Это обеспечивает использование наиболее точных метаданных и позиционирование в центре CMOS. Все камеры подвергаются тщательной калибровке с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

P4 Multispectral

Совместимость с мобильной станцией D-RTK 2 и NTRIP

Точность позиционирования RTK можно увеличить без подключения к Интернету при работе P4 Multispectral с мобильной станцией D-RTK 2, используя протокол NTRIP (сетевая передача RTCM через Интернет [2]) и модем 4G или точку доступа WiFi. Система способна хранить полученные со спутника данные для последующей обработки кинематики.

P4 Multispectral

Эффективное решение сельскохозяйственных задач

Планирование полетов

Планирование полетов

Создание маршрутов полетов, автоматизация задач и управление полетными данными – все это возможно благодаря GS Pro, ведущему приложению по планированию полетов для iOS.

Получение данных

Получение данных

Эффективное получение мультиспектральных снимков больших участков с помощью P4 Multispectral и обнаружение проблемных областей.

Анализ данных

Анализ данных

Легкий доступ и обработка данных аэросъемки путем применения отдельных показателей для каждого вида растений, а также параметров для получения желаемых результатов по здоровью культур.

Действия в соответствии с полученными данными

Действия в соответствии с полученными данными

Принятие решений по обработке участков в соответствии с полученными с дрона данными.

Использование

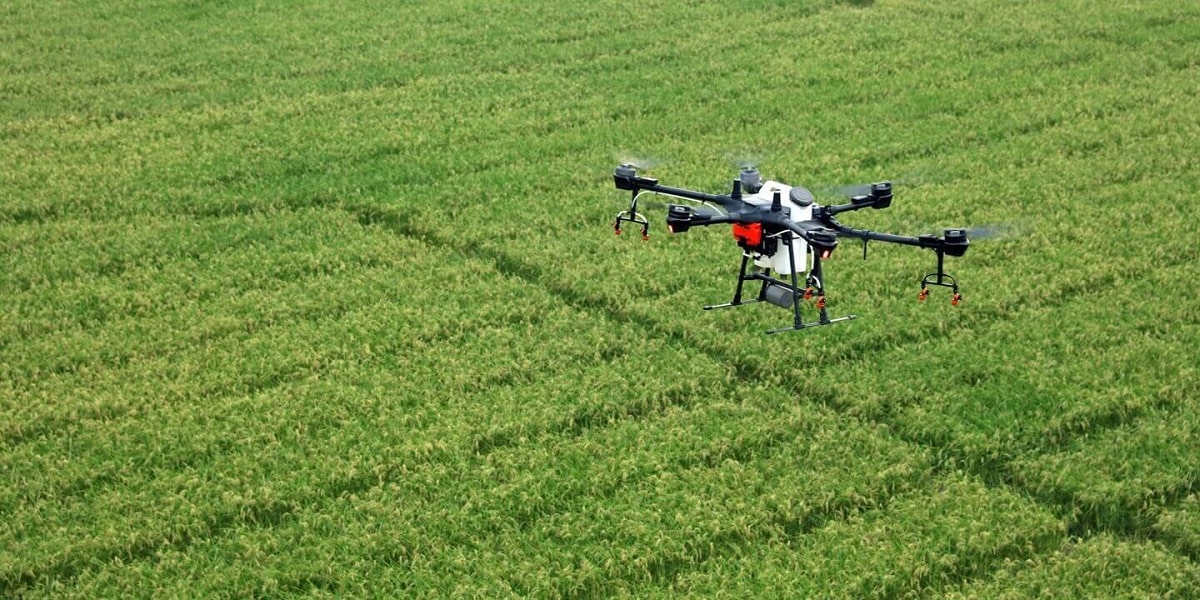

Точность сельскохозяйственных операций

Точность сельскохозяйственных операций

В ходе активного периода возделывания культур мультиспектральные камеры могут быть полезны специалистам в сфере сельского хозяйства, т. к. они предоставляют данные электромагнитного спектра, недоступные человеческому глазу. При наличии доступа к этим данным, а также последовательно получаемым данным об индексе растительности (NDRE и NDVI), можно принимать своевременные решения по обработке культур, снижению стоимости, экономии ресурсов и максимальном увеличении урожая.

Контроль и мониторинг окружающей среды

Контроль и мониторинг окружающей среды

Плановый мониторинг и осмотр растений можно проводить более эффективно с использованием P4 Multispectral. Информация, получаемая с мультиспектральных камер, может служить для контроля здоровья лесов, измерения биомассы, картографии береговых линий или прибрежной растительности, а также защиты окружающей среды и экосистем.

Летательный аппарат

Взлетная масса 1487 г
Размер по диагонали (без пропеллеров) 350 мм
Макс. высота полета над уровнем моря 19 685 футов (6000 м)
Макс. скорость набора высоты 6 м/с (автоматический полет); 5 м/с (ручное управление)
Макс. скорость снижения 3 м/с
Макс. скорость 50 км/ч (режим P); 58 км/ч (режим A)
Макс. время полета Около 27 минут
Диапазон рабочих температур 0°...+40°C
Диапазон рабочих частот 2,4–2,4835 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ) < 20 дБм (CE/MIC/KCC)
Точность позиционирования Система RTK включена и работает должным образом: по вертикали: ±0,1 м; по горизонтали: ±0,1 м Без использования RTK: в вертикальной плоскости: ±0,1 м (визуальное позиционирование); ±0,5 м (спутниковое позиционирование); в горизонтальной плоскости: ±0,3 м (визуальное позиционирование); ±1,5 м (спутниковое позиционирование)
Выравнивание положения изображения Относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения.

Камера

Матрицы Шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений. Число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн).
Фильтры Синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм
Линзы Угол обзора: 62,7°
Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞
Диафрагма: f/2.2
Диапазон ISO матрицы RGB 200–800
Коэффициент усиления монохромной матрицы 1–8x
Электронный глобальный затвор 1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры)
Макс. разрешение изображения 1600×1300 (4:3,25)
Фотоформаты JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений)
Поддерживаемые файловые системы FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт)
Типы карт памяти microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1.
Диапазон рабочих температур 0°...+40° C

Спутниковые системы позиционирования

Одночастотная высокочувствительная спутниковая система позиционирования GPS + BeiDou + Галилео (Азия); GPS + ГЛОНАСС + Галилео (другие регионы)
Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK Используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео: E1/E5
Начальное зафиксированное время: < 50 c
Точность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное значение). 1 мд означает, что погрешность увеличивается на 1 мм за каждый 1 км движения. Точность скорости: 0,03 м/с

Функции создания карт

Размер пикселя по земной поверхности (GSD) (H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м)
Сбор данных Макс. рабочая зона около 0,47 км[2] для одного полета на высоте 180 м, т. е. GSD составляет около 9,52 см/пиксель

Пульт управления

Диапазон рабочих частот 2,4–2,4835 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ) < 20 дБм (CE/MIC/KCC)
Макс. дальность передачи сигнала FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех)
Встроенный аккумулятор 6000 мАч, литий-полимерный 2S
Рабочий ток/напряжение 1,2 А при напряжении 7,4 В
Держатель для мобильного устройства Планшеты и смартфоны
Диапазон рабочих температур 0°...+40°C
